試験結果 [NAS3350規格 振動試験]

試験機関：
財団法人日本品質保証機構関西試験センター(2012年2月22日)

試験方法：
供試体を試験機に取り付け、次の条件で試験を実施し、17分間弛まなかった時は、もどしトルクを測定する。

試験機：
高速ねじ緩み試験機

振動条件：
振動数=1780rpm　加振台=11mm
インパクトストローク=19mm　振動方向=ボルト軸直角方向

ゆるみの判定：
供試ボルト･供試ナット及びワッシャーの合マークがずれ、手で回せる様になった時

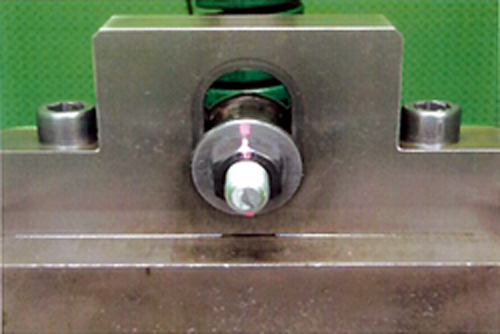

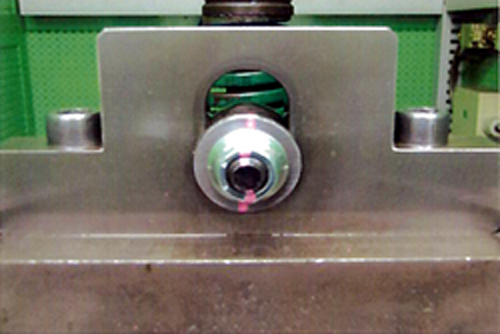

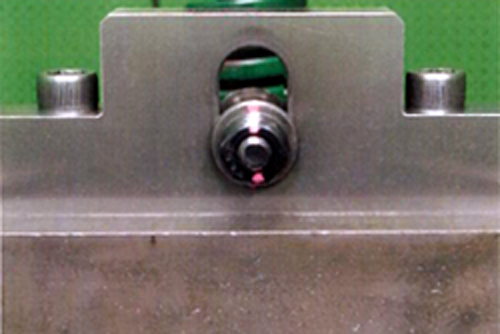

試験前

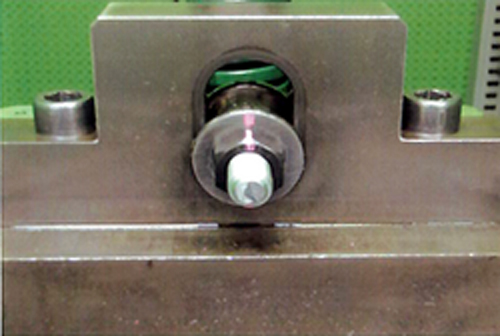

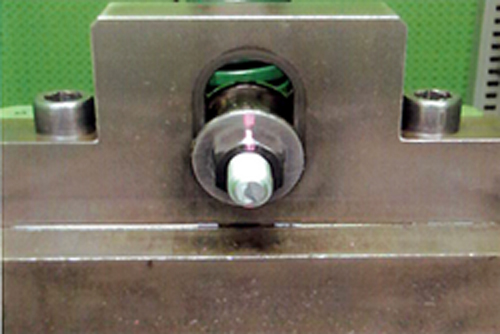

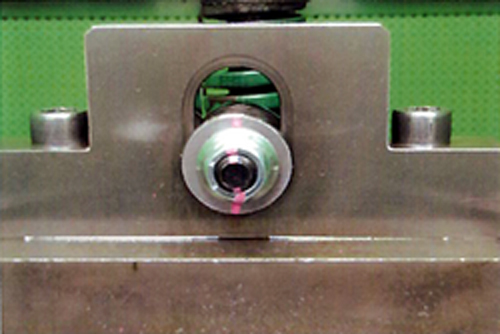

試験後

試験結果 [NAS3350規格 振動試験]

試験機関：
財団法人 日本品質保証機構関西試験センター(2012年2月22日)

試験方法：
供試体を試験機に取り付け、次の条件で試験を実施し17分間弛まなかった時は、もどしトルクを測定する。

試験機：
高速ねじ緩み試験機

振動条件：
振動数=1780rpm　加振台=11mm
インパクトストローク=19mm　振動方向=ボルト軸直角方向

ゆるみの判定：
供試ボルト･供試ナット及びワッシャーの合マークがずれ、手で回せる様になった時

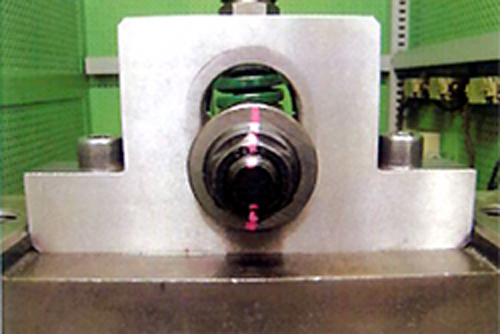

試験前

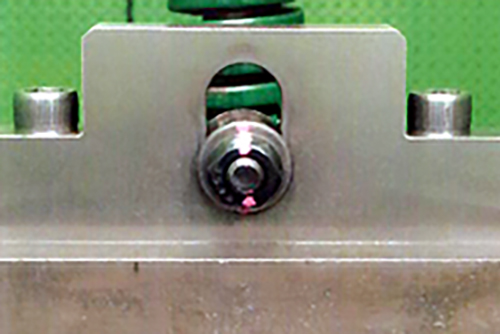

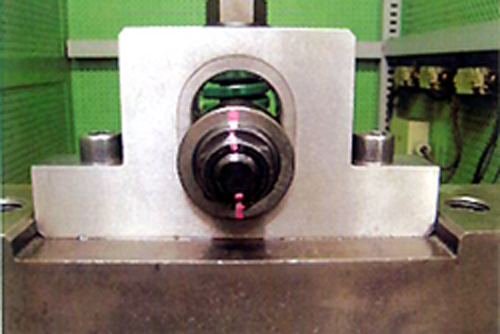

試験後

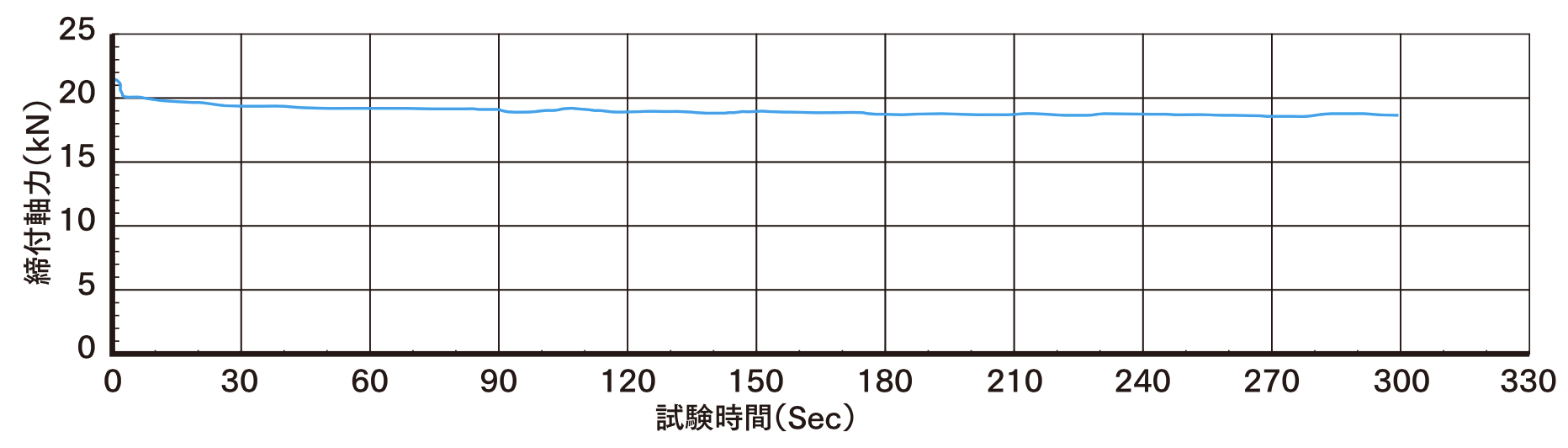

試験結果 [ユンカー式 振動試験]

試験機関：
ケイエスティ株式会社(2012年12月26日)

試験方法：
試験品を試験機に取り付け、下記の振動条件で試験を実施する。

試験機：
JUV-Type ねじ緩み試験機

振動条件：
加振振幅=±0.5mm 振動周波数=3.3Hz
初期締付トルク=(1)42.5Nm　(2)35.5Nm　(3)36.0Nm

測定時間：
5分間(軸力が0になった時点で終了)

試験結果 [NAS3350規格 振動試験]

試験機関：
財団法人 日本品質保証機構関西試験センター(2012年1月11日)

試験方法：
供試体を試験機に取り付け、次の条件で試験を実施し17分間弛まなかった時は、もどしトルクを測定する。

試験機：
高速ねじ緩み試験機

振動条件：
振動数=1780rpm　加振台=11mm
インパクトストローク=19mm　振動方向=ボルト軸直角方向

ゆるみの判定：
供試ボルト･供試ナット及びワッシャーの合マークがずれ、手で回せる様になった時

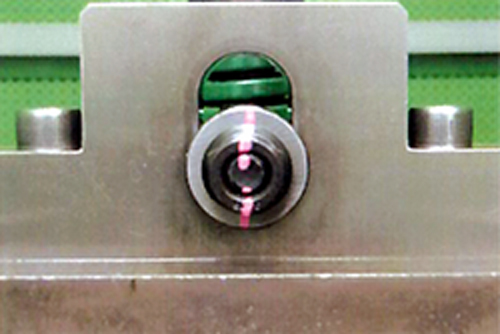

試験前

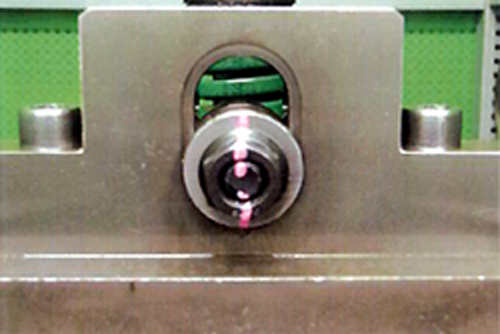

試験後

試験結果 [NAS3350規格 振動試験]

試験機関：
長野県工業技術総合センター(2011年2月22日)

試験方法：
引張(破断)試験

試験機：
[M12]AG-100kNI ／ [M16]AG-250kNE
